    安科瑞直销 ADF300-I-9D-Y多用户计量箱 反窃电 远程抄表

    更新时间:2024-10-12   浏览数:750
    所属行业:电气 电工仪器仪表 传感器
    发货地址:上海市嘉定区嘉定镇街道
    产品数量:999.00个
    价格:¥2100.00 元/个 起
    型号ADM130 加工定制可贴牌 适用范围所有员工宿舍、或者学生公寓 输入电压220v 品牌安科瑞 频率范围45-65hz 是否进口 输出电流5(40)A

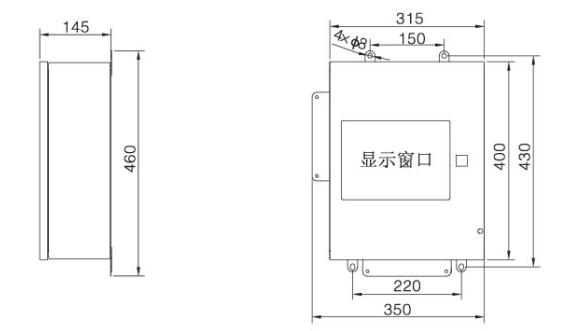

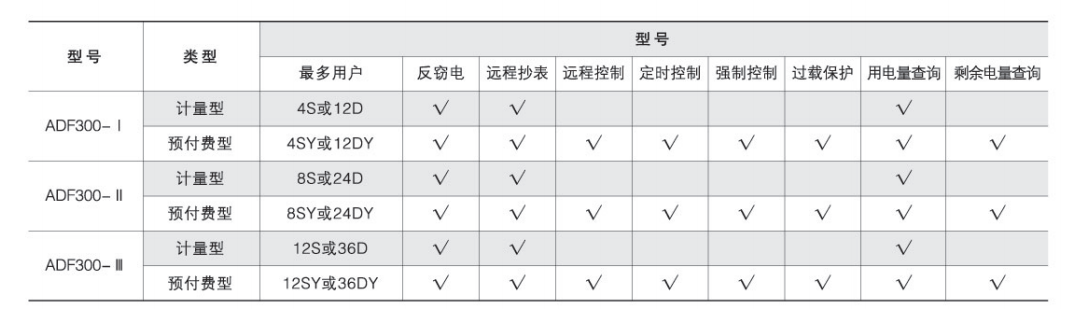

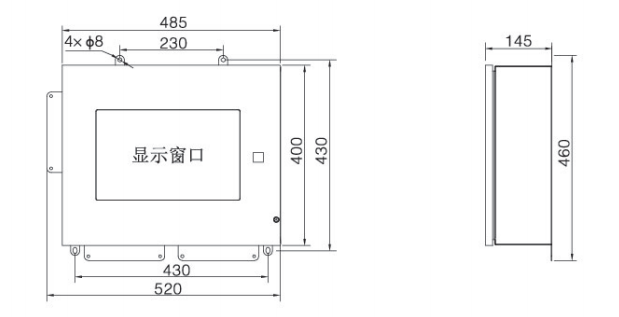

    品牌: ACREL/安科瑞(电子仪器)型号: 多用户计量箱ADF300多用户计量箱1 概述 ADF300系列多用户计量箱是一种电子式智能化多用户电能表,设计采用一户一计量方案,具有计量准确度高、户与户之间计量互不干扰、集中安装、集中管理优势。大可以同时计量12户三相、36户单相、单/三相回路混合用电状况,广泛应用于企业、居民小区、学生公寓、旧楼改造、高层建筑用电管理。2 型号说明3 技术指标4、产品功能5、产品尺寸(单位:mm)■ ADF300-Ⅰ尺寸■ ADF300-Ⅱ尺寸■ ADF300-Ⅲ尺寸6、上图案例案例1:三相回路用电案例2:单相及单/三相回路混合用电7、应用方案 ADF300系列多用户计量箱具有良好的功能性及适用性,下面以《安科瑞高校宿舍电能管理系统》为例介绍ADF300系列多用户计量箱在实现电能预付费方面的实际应用方法。7.1 系统简介 《安科瑞高校宿舍电能管理系统》是安科瑞公司研制的与预付费系列电能表配套的售电管理系统。它是以电能管理软件和集中抄表软件为主,包括计算机,通讯管理机,打印机等设备在内的集成系统。7.2 系统架构 该系统主要分为三层,其中底层为ADF300系列多用户计量箱,中间层为通讯管理机,上层为客户端PC、服务器及相关外设(如打印机、等),系统拓扑图如下图所示。7.3 系统功能 《安科瑞高校宿舍电能管理系统》主要包括以下功能:(1)预付费功能:每个宿舍用电单计量,远程售电,电量用完时将自动断电,并具有负电能管理功能。(2)远程监控功能:通过计算机实施远程监控,即可实施远程设置、远程查看工作状态、违规记录和远程开关房间电源。(3)基础免费电量批量:为满足高校存在每月可免费使用一定量电能的需求,本系统可每月批量设置基础免费电量。(4)时间控制功能:可设定每个宿舍自动断电和供电的时间,做到每个房间设备定时自动断电和自动恢复供电,避免人工拉闸造成对电器损坏。(5)用电总功率控制功能:管理者根据需要对各房间的用电总功率阈值进行设置,出设置值将自动断电。(6)恶性负载控制功能:对不允许使用的发热电器(如电炉、热得快等)实施自动识别控制,发现这些发热电器自动断电。(7)权限管理功能:对帐户的各项操作可批量和个别进行,管理者可对操作人员设定不同操作权限。7.4 使用流程系统的使用流程如下图所示: 系统开始使用之前的准备工作包括系统安装、系统配置及系统初始化,完成准备工作之后,即可进行集体开户操作,并在需要的情况下下发基础电量,完成开户之后,即可进行正常的日常购电、退电及冲正等操作,或者进行远程分合闸、抄表、时控、负控、费控等设置下 发,在用户退宿的时候可以进行销户操作清空剩余电量,所有的操作均可在报表中心查看相应记录。7.5 方案拓展 由上述介绍可知,以ADF300系列多用户计量箱为基础,配合《安科瑞高校宿舍电能管理系统》,即可实现对高校宿舍用电的智能化管理,可以大的减少高校宿舍管理方面的人力成本,提高管理效率,增强用电安全性。 当然,ADF300系列多用户计量箱的应用案例远不止于此,除上述方案之外,本系列多用户计量箱还可有以下几种应用方案:(1)商铺预付费系统终端:与上述方案类似,本表箱也可以应用于商铺用电管理,年月日三级售电报表,大的方便物业管理方的财务管理工作。(2)立的电能计量终端:可从本表箱上的LED显示直接获取准确的电能数据,并且本表箱提供有功电能脉冲输出。(3)能耗管理平台终端:可由本表箱上传电参量及电能计量数据,支持Modbus和DL/T645-2007两种协议。(4)电气监控系统终端:通过本表箱丰富的控制功能,能实现完整的电力监控需求。
