安科瑞环保用电监控模块ADW400-D16-3S产污设备用电监测错峰生产

ADW400 环保监测模块主要用于计量低压网络的三相有功电能，同时可选择大四个回路的电流输入，具有RS485 通讯和 470MHz 无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

2产品型号规格

1 ADW400 主体模块命名规则

注:可选择外置吸盘天线，标配线长 2 米。

2 配套互感器命名规则

1.1 规格型号

表 1 ADW400 配套互感器规格型号

5外形尺寸及安装说明（单位：mm）
配套互感器外形尺寸

外形尺寸(单位：mm)

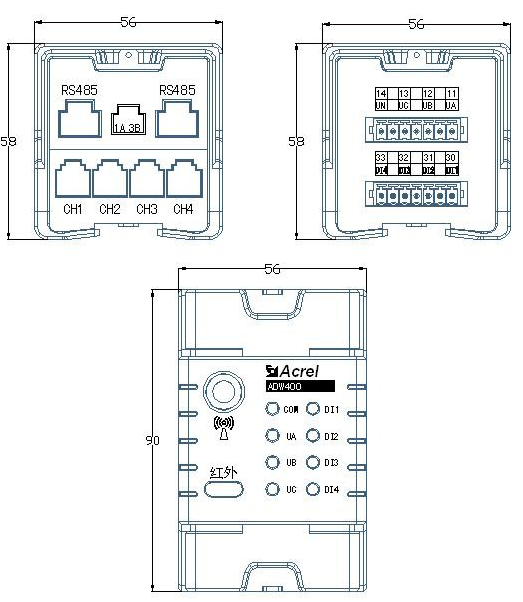

(1)ADW400 尺寸图

注：CH1～4 每个回路的 3 个互感器共用同一条线束，线长 1m

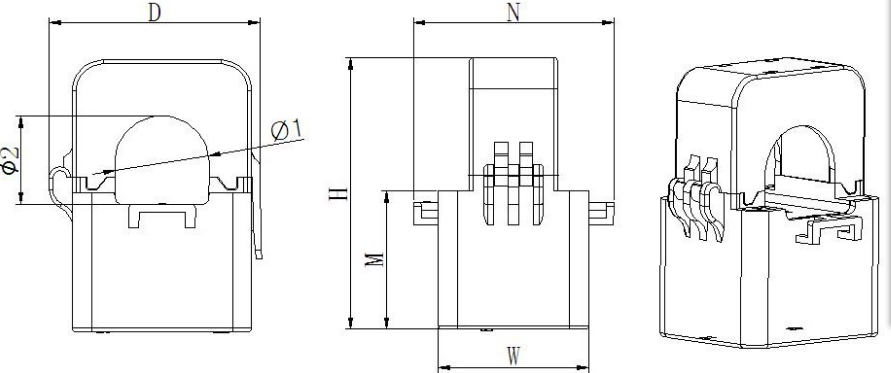

配套互感器尺寸图
